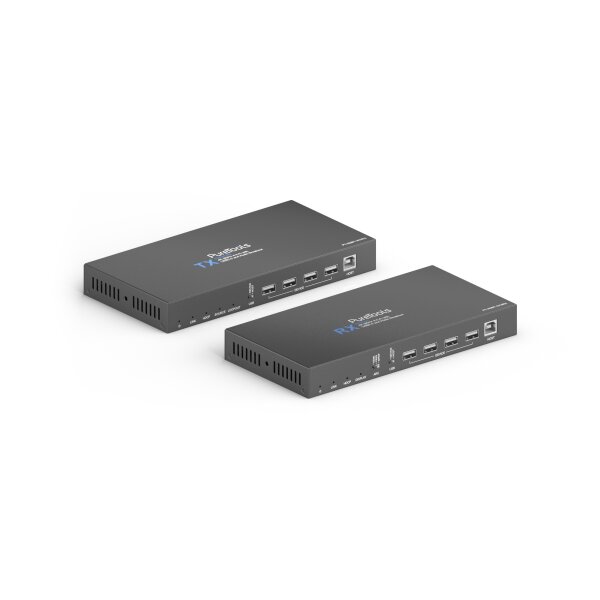

4K 18Gbps HDMI HDBaseT Extender Set Das HDMI via HDBaseT Spec 3 Extender Set PT-HDBT-1010 ü,berträ,gt HDMI Signale mit voller 4K@60 4:4:4 Auflö,sung ü,ber eine Distanz bis zu 80 Meter bzw. mit 4K@60 4:2:0 Auflö,sung bis zu 100 Meter. Das Set unterstü,tzt die HDMI Version 2.0 mit einer max. Bandbreite von 18Gbps inkl. HDCP 2.2 / 1.4. Sowohl am Transmitter als auch am Receiver befinden sich je vier USB-A "Device" Ports sowie ein USB-B "Host" Anschluss. USB Signale, z. B. fü,r KVM, USB Speicher oder Monitoring-Hardware kö,nnen so an beiden Enden integriert und am jeweils anderen Ende an den verarbeitenden PC angeschlossen werden. Zwischen "Host", bzw. "Device" Modus kann an beiden Gerä,ten mittels DIP Schalter umgeschaltet werden. Ein weiterer DIP Schalter am Receiver stellt den ARC Modus auf "HDMI", S/PDIF" oder "Pass-Through" ein. Das System ermö,glicht die bidirektionale Ü,bertragung (bzw. Pass-Through) von PoH / PoC und Ethernet. Per RS232 kö,nnen beide Gerä,te separat angesteuert werden. Eine analoge Stereo-Audioauskopplung steht ebenfalls zur Verfü,gung. PureTools - Hochwertige Elektronikprodukte fü,r kommerzielle Anwendungen Das PT-HDBT-1010 4K 18Gbps HDMI HDBaseT Spec 3 Extender Set besteht aus Transmitter (TX) und Receiver (RX) und ü,berträ,gt eingehende HDMI Signale via HDBaseT. Hierzu werden beide Gerä,te mit einem herkö,mmlichen Cat. Kabel (Cat.5e / Cat.6a) ü,ber Distanzen bis zu 80 Meter fü,r 4K Auflö,sungen mit max. 60Hz bei 4:4:4 Farbunterabtastung oder bis zu 100 Meter fü,r 4K Auflö,sungen mit max. 60Hz bei 4:2:0 Farbunterabtastung miteinander verbunden. Am Transmitter steht auß,erdem ein HDMI Loop-Ausgang zur lokalen Ausgabe des HDMI-Signals am TX-Standort zur Verfü,gung.An beiden Gerä,ten befinden sich jeweils ein USB-B sowie vier USB-A Anschlü,sse. Die USB-A "Device" Ports bieten die Mö,glichkeit USB 2.0 Gerä,te anzuschließ,en und an das jeweils andere Gerä,t per HDBaseT zu ü,bertragen, an welchem dann der verarbeitende "Host" PC per USB-B angeschlossen wird. So ergeben sich eine Reihe mö,glicher Szenarios zur USB Signalverteilung, z. B. der Anschluss von USB Speichergerä,ten in einem Serverraum, auf die ganz einfach von dem jeweiligen Host PC am Arbeitsplatz bzw. Prä,sentationsort zugegriffen werden kann. Auch der Anschluss von KVM Gerä,ten, also u. a. Keyboard, Maus und Webcam zur Nutzung mit weiter entfernten PCs ist so mö,glich. Unterstü,tzt wird "Hi-Speed" USB 2.0, was die Integration ä,lterer und neuer Gerä,te ermö,glicht. Gerä,te mit USB 3.x oder hö,her ü,bertragen somit mit maximal 480Mbps USB 2.0 Hi-Speed Datenrate. Ob Transmitter bzw. Receiver im "Host" oder "Device" Modus arbeiten, lä,sst sich ganz einfach per DIP Schalter an beiden Gerä,ten einstellen.Ein weiteres herausragendes Feature des PT-HDBT-1010 ist die vielseitige ARC Kompatibilitä,t, welche die Verbindung zu neuen und ä,lteren Audiogerä,ten wie AVRs ermö,glicht. Insgesamt drei Modi stehen hier zur Verfü,gung, zwischen welchen ebenfalls ganz einfach per DIP Schalter umgeschaltet werden kann. Im Modus "HDMI" wird das ARC Signal vom angeschlossenen HDMI Display am Receiver in ein kompatibles Audiosignal gewandelt, dann per HDBaseT zurü,ck an den Transmitter ü,bertragen und am HDMI- sowie optischen S/PDIF bzw. Toslink-Anschluss ausgegeben. In diesem Modus wird die Weiterleitung von CEC Signalen nicht unterstü,tzt. Im Modus "S/PDIF" wird das ARC Signal vom S/PDIF Eingang des Receivers an den HDMI- sowie optischen S/PDIF bzw. Toslink-Anschluss geleitet und dort ausgegeben. Da hierbei nicht die CEC Leitung des Displaygerä,tes belegt wird, steht diese weiterhin fü,r CEC Pass-Through Anwendungen zur Verfü,gung. Im "Pass" oder auch Pass-Through Modus wird das eigentliche ARC Signal neben CEC direkt vom HDMI Ausgangsport des Receivers an den HDMI- sowie optischen S/PDIF bzw. Toslink-Anschluss des Transmitters weitergeleitet und kann dann von einem ARC-fä,higen Audiogerä,t verwendet werden.Das System unterstü,tzt die bidirektionale PoC bzw. PoH Stromversorgung. Dies bedeutet, dass nur eines der beiden Gerä,te mittels des enthaltenen Netzteils mit Strom versorgt werden muss, damit das jeweils andere Gerä,te via HDBaseT Cat-Verbindung ebenfalls mit Strom versorgt wird. Dies spart Netzteile und schafft Ordnung, dank weniger Verkabelung an einem der beiden Einsatzorte.Die bidirektionale Weiterleitung (Pass-Through) von 1G Ethernet Signalen ermö,glicht eine einfache Ethernetanbindung am Remote-Standort ohne ein weiteres Cat Kabel verlegen zu mü,ssen.Beide Gerä,te verfü,gen sowohl ü,ber einen IR Eingang, als auch ü,ber einen IR Ausgang mit je zwei 3,5mm Klinke Buchsen. Dies bedeutet, dass das verbundene Displaygerä,t von der Seite des Quellgerä,ts gesteuert werden kann und andersherum. Das System unterstü,tzt auch CEC Steuerdaten via HDMI, die ebenfalls mittels HDBaseT ü,bertragen werden (auß,er im ARC "HDMI" Modus).Sowohl Transmitter als auch Receiver verfü,gen auß,erdem ü,ber einen 3-pin Phoenix Anschluss zur Steuerung via RS232. Jedes Gerä,t kann einzeln und lokal gesteuert werden die RS232 Steuerdaten werden nicht via HDBaseT von einem Gerä,t an das andere ü,bertragen.Zur Auskopplung des Audiosignals steht ein 3,5mm Klinke Stereo Anschluss am Transmitter zur Verfü,gung. So kann das Audiosignal vom HDMI-Eingang ganz einfach in ein vorhandenes Audiosystem eingebunden werden.Der 12V Stromanschluss beider Gerä,te ist mittels Schraubverschluss verriegelbar.An beiden Gerä,ten befinden sich zudem mehrere Status LEDs, anhand derer sich u. a. Betriebszustand, Verbindung, HDCP-Version und Loopout-Status ablesen lassen.PureTools - Hochwertige Elektronikprodukte fü,r kommerzielle AnwendungenDas PureTools Sortiment umfasst hochwertige Audio Video Elektronikprodukte wie Umschalter, Verteiler, Konverter und Extender fü,r kommerzielle AV Installationen und Anwendungen. Der Schwerpunkt liegt auf der Ü,bertragung von digitalen Signalen wie HDMI, DisplayPort, DVI und SDI. Die Kombination aus ausgereifter Technik nach neuesten Standards, verbunden mit intelligenten und praxisorientierten Innovationen, macht die Produkte der PureTools Serie zu Ausnahmetalenten fü,r professionelle Installateure und gewä,hrleistet dank konstanter Performance eine optimale Projektabwicklung.
